产品简述

　　DF-8000是双组份导热凝胶，A剂粉红色、B剂白色，混合比1:1，导热率8.2W/m·K，工作温度-50—200℃，UL94 V0级防火，固化后为低模量弹性体，适配高公差与易碎组件，支持自动化作业

　　核心优势

　　【顶级导热，散热巅峰】导热系数8.2W/m·K，较常规双组份材料散热效率提升240%，80℃、40psi下低热阻，快速导出高功率器件集中热量，适配汽车电池、大功率模组需求

　　【低模量减应力，保护易碎组件】固化后硬度50±10Shore 00，拉伸强度0.043MPa、断裂伸长率84.9%，有效缓解装配应力，防止界面泵出，完美适配高形貌、堆叠公差场景

　　【自动化适配，量产高效】A剂流速70g/min、B剂74g/min（30cc美式针管，90psi，1”），1:1混合后不流淌，抗垂流抗开裂；25℃下操作时间4h、固化时间12h，适配生产线自动化点胶，提升生产效率

　　【安全稳定，适配广泛】工作温度覆盖-50—200℃，耐受极端高低温；UL94 V0级防火，介电击穿强度9.2KV/mm，体积电阻率1.09×10¹¹ohm-cm，绝缘性能优异，保质期6个月

　　技术参数表

技术指标	具体数值	测试标准
导热系数	8.2 W/m·K	ASTM D5470
颜色	A:粉红色 B:白色	目视
混合后粘度	500,000 cps	哈克流变仪
固化后硬度	50±10 Shore 00	ASTM D2240
BLT	0.19 mm	-
粒径D90	90—100 µm	激光粒度仪

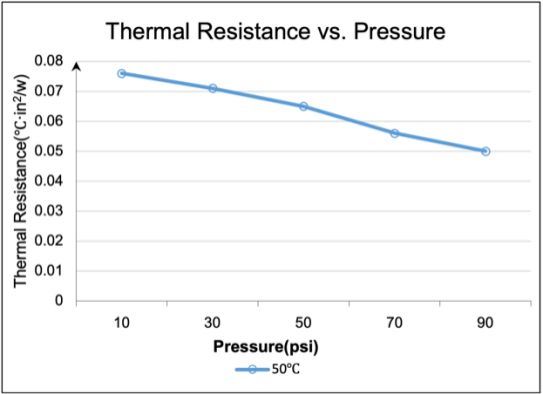

性能测试曲线

　　适用场景

　　核心应用设备/部件

　　汽车电子：汽车电池包散热模块、车载电子控制单元，高导热适配电池散热，低模量抗振动

　　消费电子：高端手机模组、笔记本核心组件，自动化点胶适配量产，减应力保护精密器件

　　工业电子：工业功率器件、高公差组件，抗垂流抗开裂，长期运行稳定可靠

　　自动化量产：各类高功率元器件批量散热装配，适配生产线点胶设备，大幅提升生产效率

　　使用说明

　　1.按1:1比例取A剂（粉红）与B剂（白），充分搅拌混合至颜色均匀无条纹，确保无气泡残留；

　　2.用无水乙醇清洁发热器件与散热结构表面，去除油污、灰尘，晾干至无残留；

　　3.通过自动化点胶设备或手工，将混合后的导热凝胶均匀涂抹于待散热表面，确保覆盖完整；

　　4.对准装配位置贴合元器件与散热结构，固定后在25℃环境下放置12h完成固化，或加热加速固化。

　　注意事项

　　存储条件：密封存放于8—28℃阴凉干燥处，A剂、B剂需分开独立存储，保质期6个月，开封后尽快混合使用

　　使用禁忌：避免与强酸、强碱、有机溶剂接触，禁止用于食品接触场景，施工时避免污染电路接口

　　混合提示：严格按1:1比例混合，搅拌不均会导致固化不完全，影响导热与结构稳定性；混合后需在4h操作时间内用完

　　施工提示：点胶时根据缝隙大小调节用量，避免过量造成浪费；固化过程中避免剧烈震动，防止界面移位

　　扫码获取产品资料
